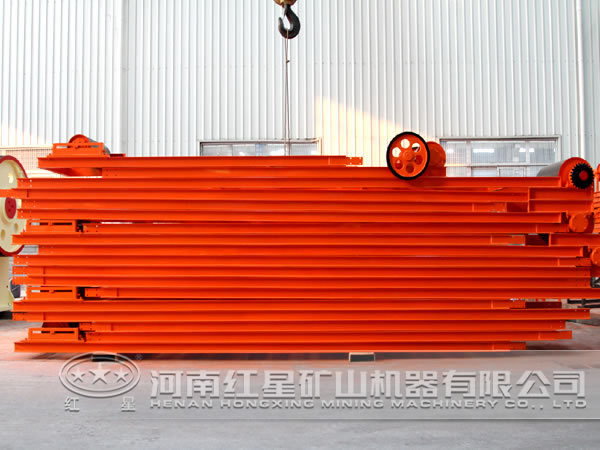

膠帶輸送機主要部件的選擇與設計

作者：紅星機器 發表于： 2014-10-31 16:54:23

楊帥軍老師 紅星技術工程師

獲取報價

膠帶輸送機的機體結構有很多部件組成，對于各個部件的合理設計是保證設備穩定輸送的前提，下面來具體看一下膠帶輸送機主要部件選擇與設計：

（一）電動機

膠帶輸送機傳動用電動機，應根據輸送機的工作特性（灰塵多，帶料起動、物料溫度高以及起動頻繁等因素）進行選擇。一般采用三相異步電動機的封閉式JO2、JO3 以及JQO型。其中JQO型既能防塵又有高起動轉矩的特性。當周圍溫度高時采用B級絕緣。當輸送機處于頻繁起動工作制，又具有上述特點時，可采用JZ型電動機。當功率大于100千瓦時，可采用JS2電動機。

（二）減速器

膠帶輸送機用傳動減速器，因為膠帶輸送機一般為連續運轉，所以應考慮以選擇ZL型為主、JZQ型為次，大功率時選擇ZS型。其中ZL型與同一中心距的JZQ型相比使用壽命較長，但重量較JZQ型稍重。當膠帶輸送機的作業率很低時，可以選擇JZQ型減速器。

（三）輸送帶

輸送帶有普通橡膠帶、塑料帶及鋼繩芯的高強度橡膠帶。普通橡膠帶有普通型、強力型、耐熱型（溫度不高于120度）。在選用輸送帶時，應根據輸送物料的物理狀態及輸送量等進行選擇。

（四）齒輪滾筒

帶式輸送機的齒輪滾筒有驅動輥式和齒輪滾筒兩種形式，目前齒輪滾筒應用較廣。它的工作可靠，使用壽命長，工作平穩，轉動效率高。

（五）拉緊裝置

膠帶輸送機的拉緊裝置主要有三種：螺旋式拉緊裝置、車式拉緊裝置、垂直拉緊裝置。實踐證明：拉緊的有效行程取較大值為宜。車式拉緊裝置使用范圍較廣，不受膠帶輸送機長度限制，輸送帶張力可自動調整，結構簡單可靠，因此設計時應優先采用。

（六）清掃器

清掃器用于清掃輸送帶面上的粘附物。彈簧清掃器裝于頭部卸料滾筒處，用于清掃卸料后仍粘附在輸送帶工作面上的物料。空段清掃器裝在尾部滾筒前，用以清掃輸送帶非工作面上的粘附物。

以上六大部件是膠帶輸送機的核心，對于這六部位的設計關系到設備的質量，也是考察設備好壞的重要指標。
