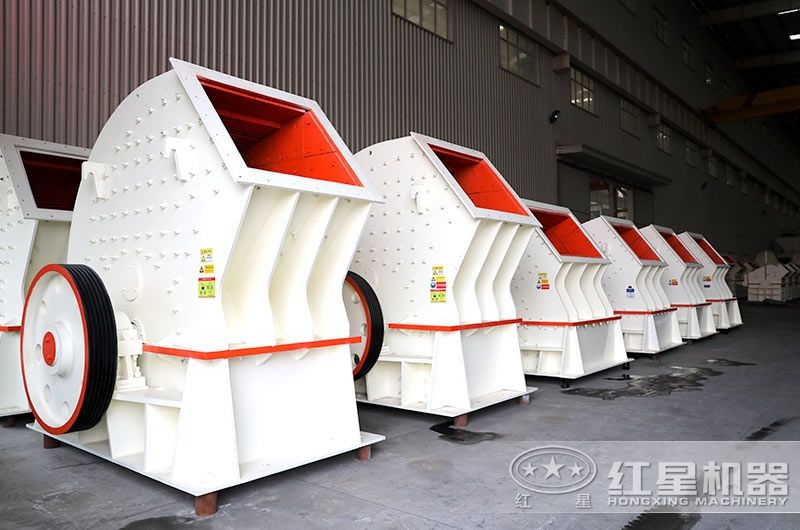

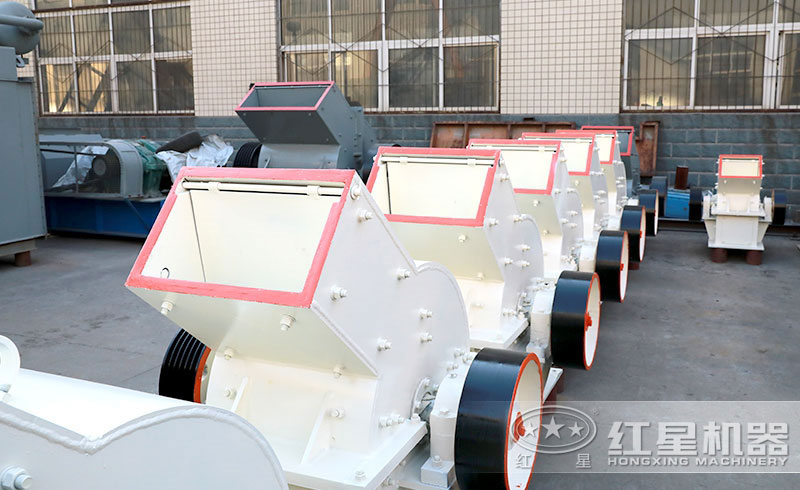

紅星介紹不可逆式錘式破碎機

作者：紅星機器 發表于： 2013-10-25 15:24:13更新于： 2020-05-28 18:22:38

楊帥軍老師 紅星技術工程師

獲取報價

不可逆式錘式破碎機屬于反擊型錘式破碎機，在破碎原理上，既有錘式破碎機細碎、粒形好的功能，又有反擊式破碎機節能、產量高的特點，同時又輥式破碎機的擠壓原理，故是一種兼有多種破碎機優點的先進機型。下文將詳細介紹不可逆式錘式破碎機工作原理及結構特點。

工作原理

不可逆式錘式破碎機的電動機通過彈性聯軸器直接驅動轉子旋轉，使轉子上的錘頭呈放射性高速旋轉，來打擊進入破碎機內的物料，形成一次破碎；物料受到錘頭的打擊后，再以高速撞擊反擊板，而再次破碎，并在物料沖向反擊板以及從反擊板彈回過程中又發生了多次物料之間的相互沖擊而自破碎。在很短的時間內，經多次碰撞循環，破碎后的物料落到轉子下部的蓖條上。小于蓖條縫隙的物料被排出形成產品，稍大于縫隙的物料在篩條上又可受到錘頭的擠壓碾磨而形成產品。

結構特點

不可逆式錘式破碎機主要有機架、轉子、反擊板、蓖條、聯軸器、電動機等零部件組成。該機的結構特點是：機架由開啟機架和主機架兩部分組成，這兩部分由螺栓經法蘭板緊固在一起。打開轉90°，平行于基礎水平放置，從而可方便地對轉子上的錘頭機器下部的蓖條進行檢修。通過增加或減少調節墊片數量，可控制被碎物料的粒度；主機架主要用于支撐轉子體并與開啟機架形成深型破碎機。轉子主要由主軸、錘架、錘子、軸承等組成。錘子的結構特點是單個錘子的質量大，能破碎較大物料；錘子采用組合式結構，磨損后近更換錘帽，可提高金屬的利用率。
