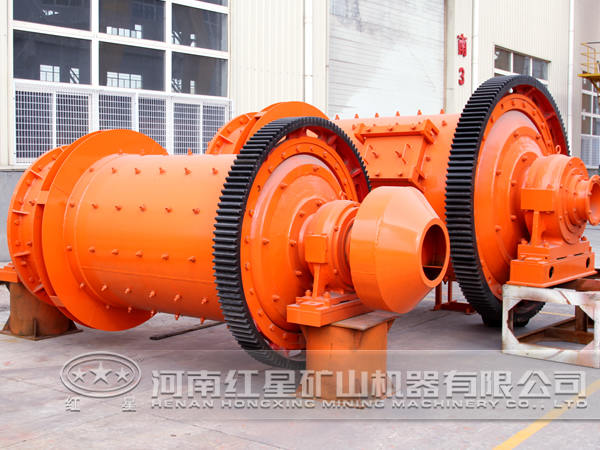

紅星球磨機優化設備結構的四點假設

作者：紅星機器 發表于： 2012-10-17 16:56:46

楊帥軍老師 紅星技術工程師

獲取報價

在對于球磨機的研磨效率與磨機機構參數之間的表征模型進行仿真與優化。取簡化后的磨機機構三維造型，主要由大帶輪、軸承、連桿、搖桿、托盤組成，磨筒固放在托盤上。球磨機在實際生產中的參數設計一般是軸承相對于帶輪的偏心距離為60mm，連桿初始長度為180mm，搖桿初始長度為120mm，鉸鏈四桿機構機架長度為200mm。

通過電機驅動帶輪，帶動托盤旋轉，由于鉸鏈四桿機構的作用，造成托盤的附加擺動，因此，磨筒在托盤上跟隨托盤做行星式運動，磨筒自轉和公轉產生的離心力及磨筒與筒壁簡摩擦力使磨球與物料在筒內產生互相沖擊、摩擦和上下翻滾等，磨碎物料。

為簡化分析過程，河南紅星機械專家對小型行星式快速球磨機做如下四點假設：

1、球磨體在磨筒內，按所在位置一層層地進行循環運動;

2、球磨體脫離筒壁后為拋射運動;

3、球磨體與筒壁間及球磨體層與層之間滑動極小，具體計算時略去不計;

4、筒體內物料對于球磨體運動影響略去不計。

球磨機對物料的粉碎作用大部分來源于球磨體的沖擊能，而球磨機的研磨率和球磨體的沖擊能無論在何種規格尺寸的球磨機中都呈直線關系，且直線的斜率K為物料的可磨率，K值取決于物料的材料和原始尺寸，根據研磨物料為陶瓷粉末可選取K值為1，且總結有公式:Kp=K·E，式中，Kp為研磨率，E為球磨體所具有的沖擊能。
