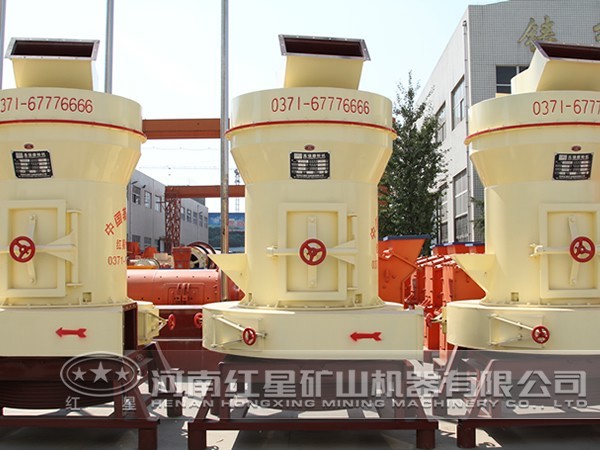

雷蒙磨粉機的結構組成

作者：紅星機器 發表于： 2012-04-24 09:34:18

楊帥軍老師 紅星技術工程師

獲取報價

雷蒙磨粉機系統是由破碎機、斗式提升機、出料倉、大旋風、鼓風機、小旋風、袋式除塵器、抽風機及傳動裝置等構成的。雷蒙磨粉機在粉磨工藝流程中常用的一種布置：原料用破碎機初碎，經斗式提升機送到貯料斗，由喂料器將物料均勻定量地喂入磨機（主機）粉碎，鼓風機從磨機底部鼓入空氣，細粉被氣流帶向上部的分析器過風篩，粒度大者被擋回再磨，小粉粒隨氣流進入大旋風分離器進行分離收集成產品，氣流大部分循環使用。

想了解更多雷蒙磨粉機相關知識請點擊：http://m.ligouhui.com/lmm.htm

雷蒙磨的結構與工作原理

雷蒙磨粉機的主機包括貯料斗、喂料器、環輥粉磨部分、分級器（風篩）、機殼、機座、傳動裝置、潤滑系統等。

1.環輥粉磨部分

環輥粉磨部分是由磨輥、磨環、星形架（梅花架）、中心軸（主軸）、懸軸、鏟刀（刮板）等組成。磨輥（懸輥）、磨環、鏟刀都要用耐磨材料（如錳鋼）制造。磨環固定在底座上，懸輥活套在懸軸下部。鏟刀固定在懸軸底部；懸軸采用鑄鋼，為增加破碎力，直徑粗大；梅花架為鑄鋼，支架均勻分布，支架上餃接懸軸；主軸采用合金鋼，安裝固定于機座上的支架上，下面裝有傘齒輪與傳動機構相連；機殼為圓筒體，鑄造或鋼板焊接，上有維修門和進料口，進料口與星形給料機相連，維修門用密封條密封，一般維修門較小，不方便維修；新型磨機或國外的維修門為機殼的半圓柱面，維修方便，但密封較困難；機殼上部裝分析機。

2.分級器

分級器是由徑向輻射狀的葉片輪和傳動裝置組成。葉輪由傳動裝置帶動以一定的轉速轉動，將氣流中的粗顆粒擋落回去再磨，細粉隨氣流穿過風篩進往收塵器（分離器）收集成為粉料。因此分析器起篩分作用。改變葉輪轉速與角度，便可改變粉磨細度，轉速愈高，粒度愈小；葉片與水平面夾角越小，粒度越小。

3.鼓風機

物料是經初碎、運輸、粉磨、分離成為產品的；風路是循環的，鼓風機鼓風入主機，向上吹經過分析器到分離器，又從分離器中心管接到鼓風機的進風口。由于物料所含水分在粉磨過程中氣化、進料顆粒間帶人空氣、系統漏風等原因，會導致風路風量增加。故在鼓風機的送風管路上裝有帶閘門的溢流管和除塵器，過量的風經除塵后排放空中，以便在磨機和分離器中造成一定的負壓，防止粉塵外逸。

4.喂料器與儲料斗

儲料斗用以儲存達到進料尺寸要求的物料，供喂料器（又稱星形給料機）喂料。喂料器是向主機均勻地喂料的裝置，一般采用由電機驅動，經三角皮帶傳動一蝸桿傳動一棘輪機構帶動葉輪傳動，作間歇性喂料。喂料器供料應是可調和具有一定氣密性的，使磨機在較好的進料速度下工作。有些喂料器采用電磁振動給料機。

工作原理是：主電機啟動后，經三角皮帶傳動一對圓錐齒輪傳動并減速，帶動主軸與主軸相連的星形架轉動。均等地懸掛在星形架上的懸軸是鉸接的，磨輥又是活套在懸軸下端的，故星形架轉動時，磨輥在離心力作用下繞鉸接中心向外擺動而靠貼著磨環內壁公轉，在摩擦力作用下又繞懸軸中心自轉，使喂人懸輥與磨環之間的物料受到強烈的研磨作用而粉碎。此外，在磨機的底盤上裝設有環形風筒，風筒內側開有若干方形的孔洞，風機鼓入的氣流由這些洞吹入機內，將粉末揚起。鏟刀隨梅花架轉動，將物料喂人磨輥碾磨。
