磨粉機的主要構造特點

作者：紅星機器 發表于： 2012-04-17 10:58:05

楊帥軍老師 紅星技術工程師

獲取報價

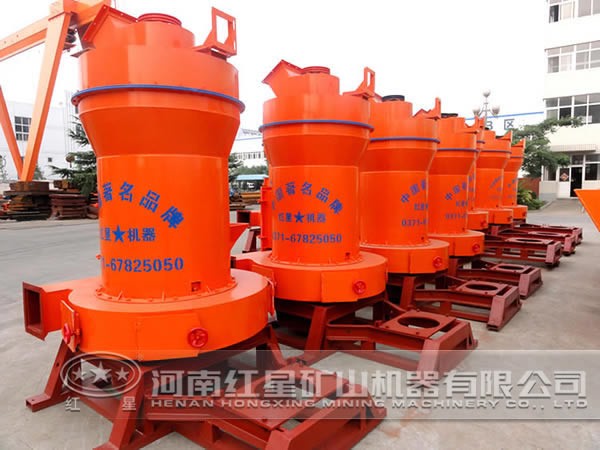

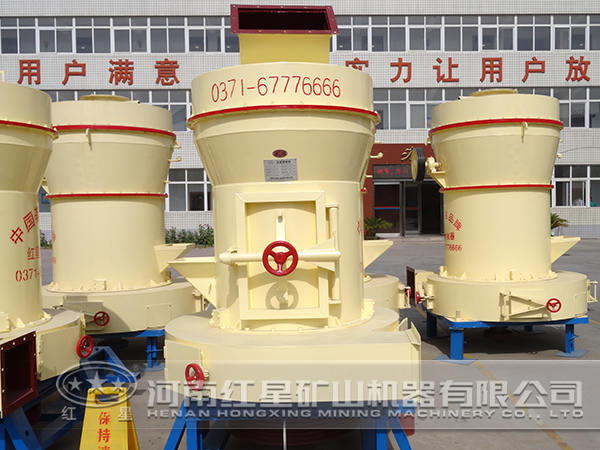

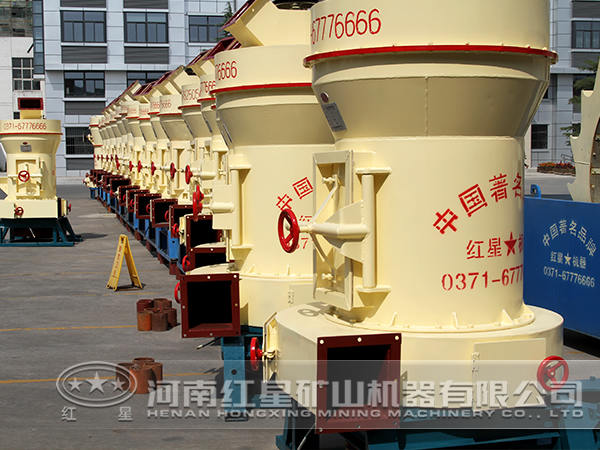

懸輥式磨粉機由主機、旋葉式分析機、調速器和喂料機四個部分組成。主機是磨粉的主要機構，旋葉式分析機和調速器是控制或調整粉料粒度的，喂料機是供給主機原料的，這些機構組成了一個閉路的風力循環輸進系統。

磨粉機是水泥，化工，建筑等工業的常用設備，紅星為客戶量身打造磨粉機的主要結構組成介紹如下：

1、旋葉式分析機。旋葉式分析機裝于主機罩筒的上面，用法蘭連接，其結構。在外殼里面設有齒輪箱，齒輪箱里裝有一對傘齒輪，立軸的上端固定著葉片座，其上裝有60個焊接葉片，在葉片的外圓周的外殼上裝有阻粉圈。橫軸的一端裝有傘齒輪，另一端裝著三角皮帶輪，中間由滾動軸承支承，三角皮帶輪由三角皮帶與調速器的皮帶輪連接。當由調速器傳遞過來的動力使橫軸轉動時立軸隨之轉動，此時帶動60個葉片旋轉，空氣流中的大顆粒物料撞擊在轉動的葉片上被擊落又回到主機的磨粉腔內，重新被磨成粉料，由空氣流帶走。葉片的轉速是可調的，根據對磨將粒度的要求可通過無級調速器調整其轉速。

2、調速器。調速器是調整旋葉式分析機葉片轉速的，調速器與旋葉式分析機共同組成懸輥式磨粉機的磨粉粒度調整機構。調速器安裝在地面上的鋼結構支架上，它是一個無級變速箱。變速箱內由三角皮帶傳動，通過調整皮帶輪工作直徑大小來實現調整速度快慢。

調建器箱體中裝有主動軸和被動軸，每根軸上均裝設著兩對碟形調速輪，碟形調速輪既隨軸旋轉又能在軸上作軸向移動。調速輪由特制的三角皮帶傳動。每根軸的一端安裝著三角皮帶輪，主動軸上的三角皮帶輪由三角帶與電動機軸端的三角皮帶輪相連，被動軸上的三角皮帶輪由三角帶與旋葉式分析機上的橫軸上的三角皮帶輪相連，作為調速器的輸出軸。

3、每根軸上的另一端各裝一個蝸輪，蝸輪用兩個平鍵裝在可旋轉的支承座上，支承座的內孔有螺紋，擰在套裝于軸上的固定支承座的外螺紋上，蝸輪與手動蝸桿相臺。當蝸樸轉動時，蝸輪即帶動可旋轉的支承座旋轉，支承座在支承座上轉動，相當于螺母在螺桿上旋轉，螺桿固定則螺母作軸向運動，即支承座在支承座上轉動并怍軸向移動，由于支承座的軸向移動而推動調速輪作軸向位移。被動軸上的調速輪是用螺栓連接起來的，所以只可作軸向位移而并不改變調速輪的工作直徑，它的轉速系隨主動軸上的調遣輪工作直徑的改變而改變的。主動軸上的調速輪不僅能作軸向位移，而且其工作直徑隨著調速輪的軸向位移而發生變化，以達到調速目的。

當調速輪均向三角皮帶輪端移動時，則主動軸上的調速輪工作直徑變大，此時即改變了調速輪的傳動比，使被動軸的轉速加快，而使分析機葉片的轉速也加快；調速輪若向渦輪端移動時，主動軸上的兩個碟形調速輪之間的距離被拉長，調速輪的工作直徑變小，則被動軸的轉度減小，因而分析機葉片的轉速降低。

4、喂料機。喂料機是將儲料漏斗中的原料自動而均勻地進行主機磨粉腔內的給料機構，喂料機的出料端法蘭固定在主機的罩筒上，進料端法蘭與儲料漏斗的下料口的法蘭連接。

喂料機是由一個星形給料器和一套傳動機構所組成。星形滾筒以控制給料量。回轉是間歇進行的，棘爪驅動棘輪使星形滾筒作間歇回轉，棘爪的動作是靠蝸輪減速箱軸端上的曲柄及連桿來帶動的。當電動機通過傳動皮帶帶動蝸輪減速箱內的蝸桿轉動時，則曲柄在蝸輪軸上旋轉，每轉一周連桿作一個往復行程運動，使棘爪動作一次，推動棘輪帶動星形滾筒回轉一個角度，往主機內送給一定量的磨料。

為了更合理地調整給料量，曲柄的有效回轉半徑是可調的，以調節連桿的工作行程控制星形滾筒的回轉角度來調整給料量。當曲柄和連桿的相對位置調定后，隨時調節給料量的大小可由進料口端的齒條插板調整之，齒條插板由一個小齒輪來帶動，可搖動手柄使小齒輪轉動調節齒條插板的位置

上述各單體機構共同組成磨粉機的聯合機組，并由大、小鼓風機、旋風收集器、布袋除塵器等構成一十密閉的生產系統，實現操作上的自動調制。
