高壓磨/高壓磨粉機的特點和工作原理

作者：紅星機器 發表于： 2010-12-14 17:10:04

楊帥軍老師 紅星技術工程師

獲取報價

本文主要講述粉體設備里面的高壓微粉磨（高壓磨粉機）的知識，磨粉設備（粉體設備）主要應用在化工，礦山，煤礦，水泥等領域；磨粉設備大致可以分為：雷蒙磨（磨機），高壓微粉機，高壓磨粉機，離心磨，直通磨，懸輥磨等類型，今天主要闡述高壓微粉磨（高壓磨粉機）的性能特點和工作原理。

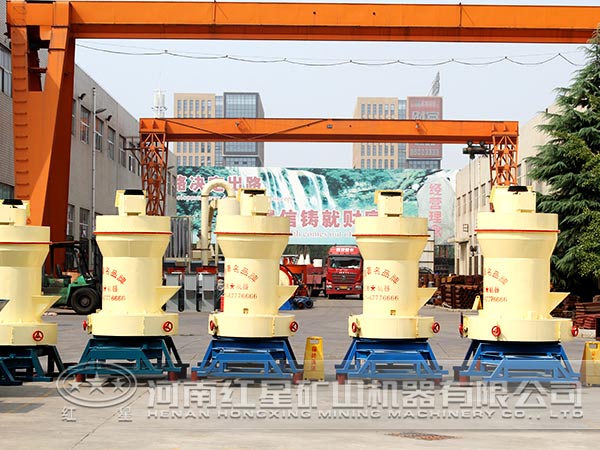

高壓微粉磨

高壓微粉磨（高壓磨）性能特點

1、高壓磨與氣流磨相比適用范圍更大。

2、高壓磨與其它同類磨機相比，磨輥對物料的碾壓力在高壓彈簧的作用下提高800-1200Kg.

3、高壓磨粉機節能。在產量和細度相同的情況下，系統能耗僅為氣流磨的三分之一。

4、高壓磨粉機投資小，收益高。在產量和細度相同的情況下，其價格僅為氣流磨的八分之一。

5、強壓磨粉機進料粒度大，出料一次性平均粒徑可達到 6.5um的超細粉。

6、高壓磨粉機重疊式多極密封研磨裝置，密封性能好。

7、高壓磨粉機除塵效果完全達到國家粉塵排放標準。

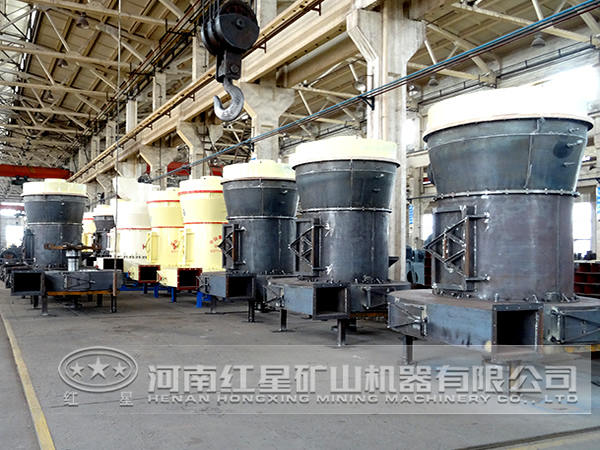

高壓微粉磨（

高壓磨（超細磨粉機）結構特征

高壓微粉磨主要由主機，鼓風機，超細度分析機，成品旋風積粉器，布袋除塵器及連接風管管道等組成，根據用戶需要可以配備提升機、儲料倉、電控柜、給粉機、破碎機等輔助設備。

在微粉磨研磨室內，磨輥總成通過橫擔軸懸掛在磨輥吊架上，磨輥吊架與主軸及鏟刀架固定聯結，壓力彈簧靠拉力桿緊緊的壓在磨輥軸承室的懸臂外端上，以橫擔軸為支撐點，靠彈簧壓力使磨輥緊緊壓在磨環內圓表面上，當電機通過傳動裝置轉動時，裝在鏟刀架上的鏟刀與磨輥同步轉動，磨粉機的磨輥和磨環運動模式是磨輥在磨環內圓表面上滾動的同時繞自身轉動，分析機通過電機傳動裝置帶動分析機葉輪旋轉，其分析機的速度調整決定出粉細度。

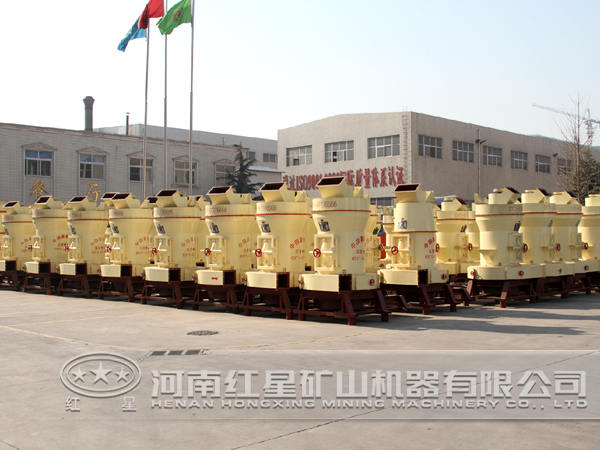

高壓微粉磨

高壓微粉磨（超細磨粉機）工作過程

物料被破碎后由提升機送入儲料倉，再由振動給料機均勻送入主機磨室，后被鏟刀鏟起，進入磨輥和磨環之間被碾壓揉搓，風機將風吹入磨室內，吹起粉末到分析機內，進行風選，達不到細度又落回重磨，合格細粉則隨氣流進入成品旋風集粉器，與空氣分離從出料口排出即為成品。

物料含有一定的水分，研磨時會產生一定的水汽，以及整個管道由于密封不嚴密致使一定的外界氣體被吸入，使系統循環風量增加，為保證磨機在負壓狀態下工作，多余的風量進入布袋除塵器凈化后排入大氣中。

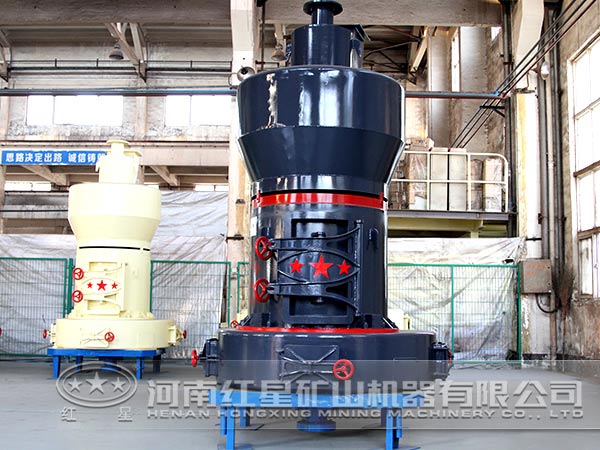

高壓微粉磨
