紅星機器廠家介紹各種烘干機的結構及原理

作者：紅星機器 發表于： 2011-06-23 10:35:48

楊帥軍老師 紅星技術工程師

獲取報價

傳統的烘干機將周圍環境空氣加熱，輸送到滾筒周圍。由此產生的濕熱的空氣被排除出去，留下干燥的空氣繼續干燥的過程。傳統的設計沒有回收熱量，因此是非常低效的。然而，傳統的設計簡單、可靠、價格低廉。河南紅星礦山機器有限公司生產的烘干機包括：回轉烘干機、節能套筒烘干機（套筒烘干機）、轉筒烘干機、轉鼓烘干機。

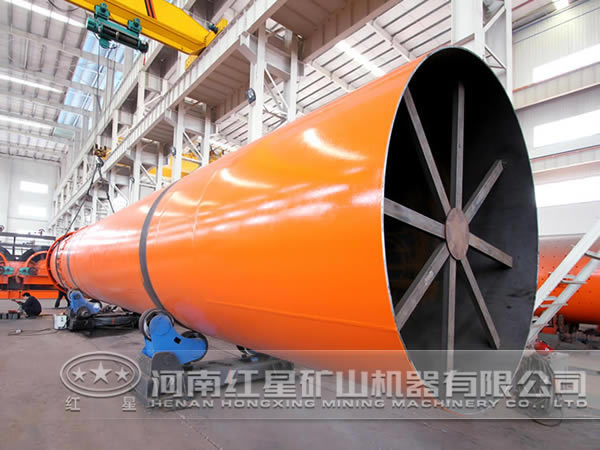

回轉烘干機

回轉烘干機是物料加熱干燥裝置。同軸套列的回轉筒體中的物料由螺旋葉片和間斷螺旋揚料板在內外筒體間折返和揚料過程中得到烘干。套筒套列結構使回轉烘干機長度可成倍縮短，由于散熱面大幅減少，以致熱耗降低，而倍增的熱交換面使熱效大大提高。對不能觸煙的物料，多筒式回轉烘干機在內外筒中分別提供內煙管和環形煙管，各煙管間用徑向煙道溝通，同樣高產節能。不難看出，對熱料和冷介質而言，則本機成為套筒式回轉冷卻機。

回轉烘干機工作原理

回轉烘干機采用套筒套列結構使烘干機長度可成倍縮短，由于散熱面大幅減少，以致熱耗降低，而倍增的熱交換面使熱效大大提高。對不能觸煙的物料，多筒式回轉烘干機在內外筒中分別提供內煙管和環形煙管，各煙管間用徑向煙道溝通，同樣高產節能。不難看出，對熱料和冷介質而言，則本機成為套筒式回轉冷卻機。

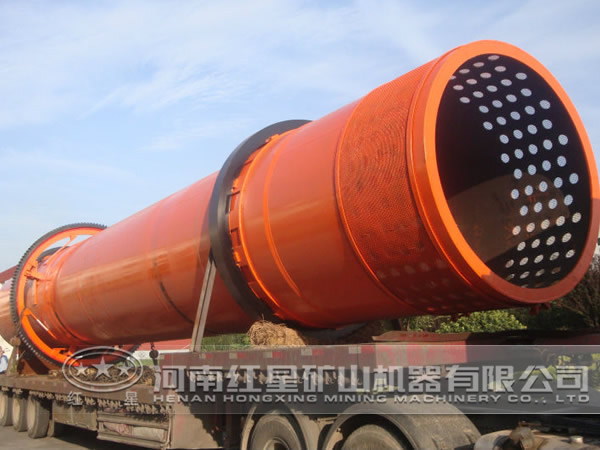

烘干機

節能套筒烘干機

節能套筒烘干機簡稱套筒烘干機，它是在原有高濕物料轉筒烘干機的基礎上進行改進的一種節能高產烘干設備，經過不斷改進,現已達到先進水平，不僅能處理粘性較低的高水份物料，還能處理粘性較大的高水分物料.該節能套筒烘干機適用于含水小于85%的各類糟渣物料的干燥，如啤酒糟、酒精糟、果渣、藥渣、醬糟、糖渣、淀粉渣、禽畜糞便、屠宰下腳料等，對于開辟飼料資源，降低飼養成本，減少環境污染具有良好效果。

節能套筒烘干機(辣椒烘干機價格，小型烘干機價格，烘干機價格,工業烘干機價格)是在原有高濕物料干燥機的基礎上進行改進的一種節能干燥設備.經過不斷改進,現已達到先進水平,不僅能處理粘性較低的高水份物料,還能處理粘性粘性較大的高水分物料.該機適用于含水小于85%的各類糟渣物料的干燥，如啤酒糟、酒精糟、果渣、藥渣、醬糟、糖渣、淀粉渣、禽畜糞便、屠宰下腳料等，對于開辟飼料資源，降低飼養成本，減少環境污染具有良好效果。

節能套筒烘干機三層滾筒的兩大優勢，一大劣勢:

(辣椒烘干機價格，小型烘干機價格，烘干機價格,工業烘干機價格)

1.同等產量的情況下，三層滾筒烘干機占地面積小，運輸、安裝方便；

2.熱交換充分：物料與熱風是順流、逆流、順流進行往復交叉實現熱交換，熱交換時間長，在內層滾筒中物料蒸發排出的水分，直接被風機抽走，熱能利用效率高。

3.內部抄板一旦損壞，維修極不方便。

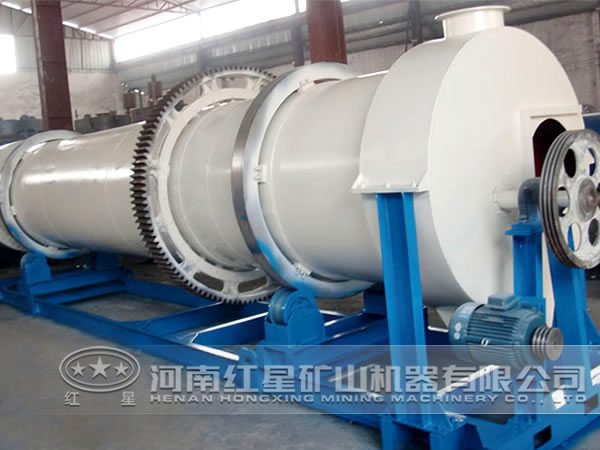

節能套筒烘干機

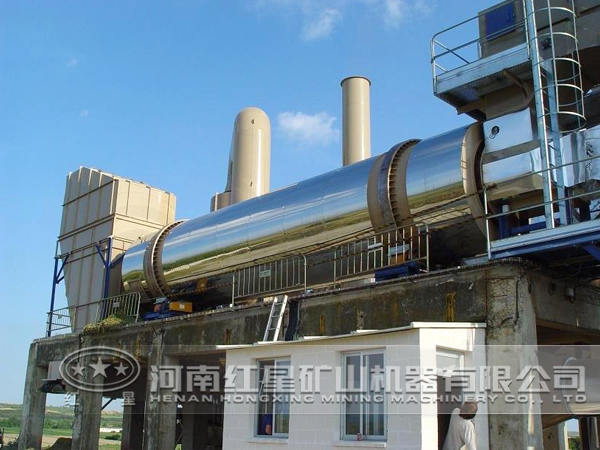

轉筒烘干機介紹

被稱為滾筒干燥設備或轉筒式烘干機，是礦山設備中應用普通且廣泛的一種烘干機設備。適于干燥金屬和非金屬礦的磁、重、浮精礦及水泥工業的粘土和煤礦工業的煤泥等。它的特點是生產率高，操作方便。轉筒烘干機筒體是臥式回轉圓筒，其內部從前到后焊有交錯排列角度不同的各式抄板,回轉窯體內根據需求鑲有不同型號耐火磚，在進料端為防止倒料設有門圈及螺旋抄板。具有結構合理，制作精良，產量高，能耗低，運轉方便等優點。

轉筒烘干機的主體部分為一個與水平線略呈傾斜的旋轉圓筒。圓筒由齒輪傳動，轉速一般為2~6r/min，圓筒的傾斜度與其長度有關，通常介于1°~5°之間。物料從轉筒較高的一段送入，與熱空氣接觸，隨著圓筒的旋轉，物料在重力的作用下流向較低的一端被干燥而排出。由于干燥機處于負壓條件下工作，進料及排料端均采用密封裝置以免漏風。
